Łożysko walcowe – Kluczowe elementy, rodzaje i zastosowanie

Łożyska walcowe są istotnym komponentem w różnorodnych aplikacjach przemysłowych, zapewniając stabilność i wydajność maszyn. Dzięki swojej unikalnej konstrukcji, łożyska te charakteryzują się dużą nośnością oraz wysoką odpornością na obciążenia promieniowe. W tym artykule omówimy szczegółowo budowę, rodzaje, oraz zastosowanie łożysk walcowych, a także wyjaśnimy, dlaczego są one niezastąpione w wielu gałęziach przemysłu.

Co to jest łożysko walcowe i jak działa?

Łożysko walcowe jest typem łożyska tocznego, gdzie elementy toczne występują w formie walców. Taka konstrukcja pozwala na przenoszenie dużych obciążeń promieniowych, co czyni je idealnym wyborem w zastosowaniach wymagających wysokiej nośności.

Dlaczego łożyska walcowe są niezastąpione?

Łożyska walcowe charakteryzują się możliwością przenoszenia dużych obciążeń promieniowych, co wyróżnia je wśród innych łożysk tocznych. Dzięki swojej budowie, mogą również kompensować niewielkie przesunięcia osiowe.

Łożyska walcowe w maszynach rolniczych

Łożyska walcowe są jednymi z najbardziej trwałych łożysk stosowanych w maszynach rolniczych. W kategorii łożyska walcowe wyróżnia się różne typy, w tym łożyska walcowe poprzeczne, które zapewniają wysoką sztywność i odporność na duże obciążenia osiowe. W przypadku łożysk walcowych, takich jak łożyska walcowe FAG czy łożyska walcowe SKF, istotne są ich właściwości w pracy łożyska względem siebie. W szczególności, łożyska wałeczkowe typu NUP oraz NF oferują możliwość przenoszenia sił osiowych w obu kierunkach, co jest kluczowe w aplikacjach rolniczych.

W grupie łożysk wałeczkowych szczególnie popularne są łożyska kulkowe oraz łożyska swobodne, które charakteryzują się jedną bieżnią i stałymi obrzeżami, co pozwala na ustalanie wzdłużnego położenia wału. Dzięki tym rozwiązaniom, maszyny rolnicze mogą pracować z dużą efektywnością, a łożyska walcowe zapewniają długotrwałą i niezawodną pracę, co jest niezbędne w trudnych warunkach pola. Właściwy dobór łożysk ma kluczowe znaczenie dla wydajności oraz żywotności maszyn rolniczych.

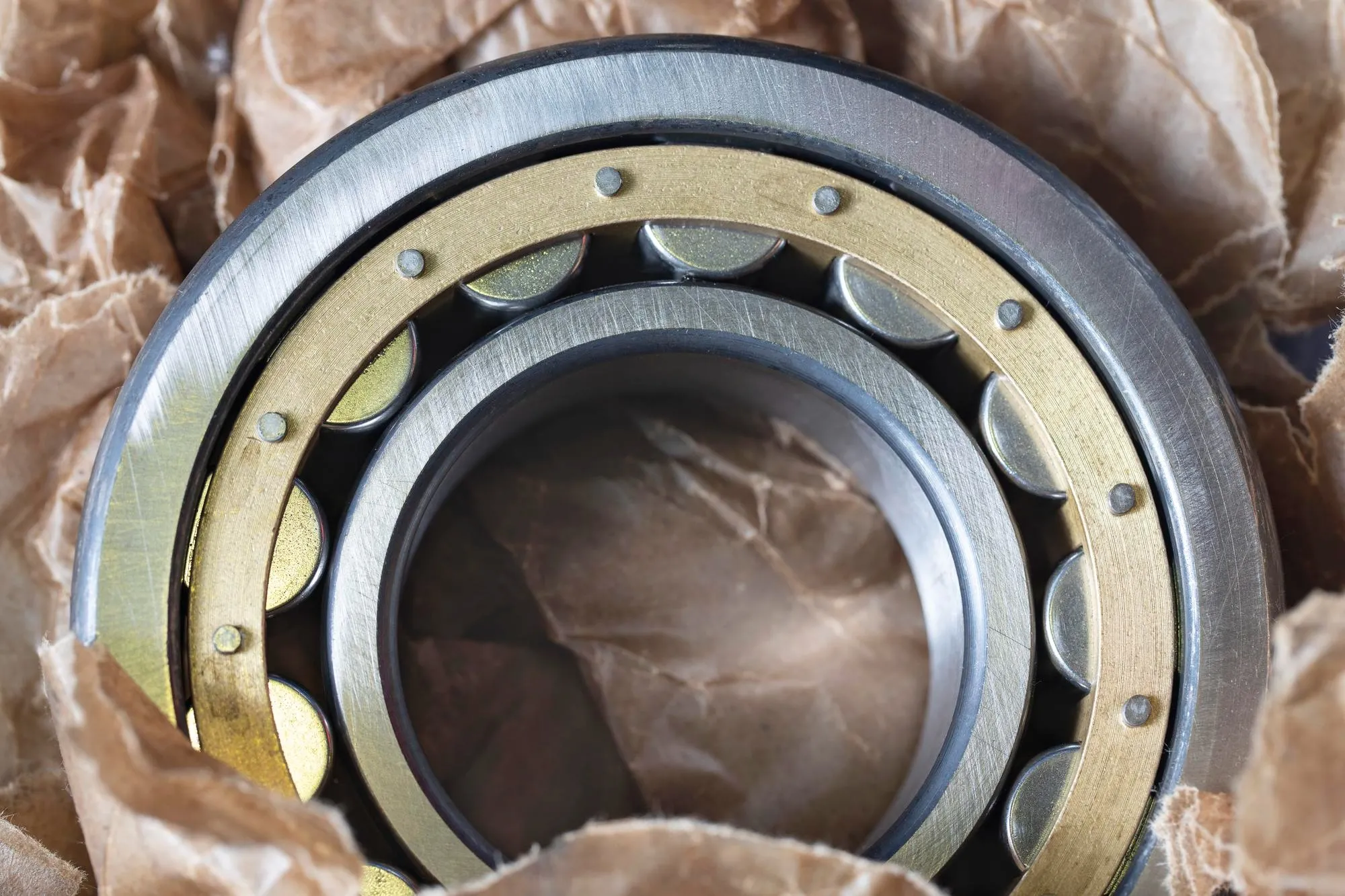

Budowa łożysk walcowych – kluczowe elementy i funkcje

Budowa łożyska walcowego obejmuje kilka kluczowych komponentów:

• Pierścień wewnętrzny i zewnętrzny: Obejmują elementy toczne, zapewniając stabilność.
• Wałeczki: Elementy toczne w kształcie walców, które przenoszą obciążenia.
• Kosz: Utrzymuje wałeczki w równomiernych odstępach, zapobiegając ich styku.

Pierścień zewnętrzny i pierścień wewnętrzny mogą mieć obrzeża, które pomagają w utrzymaniu wałeczków w odpowiedniej pozycji. W zależności od typu, mogą występować różne kombinacje obrzeży i bieżni.

3. Rodzaje łożysk walcowych – jakie są dostępne opcje?

Łożyska walcowe występują w kilku wersjach, z których każda ma swoje specyficzne zastosowania. Rodzaje łożysk walcowych obejmują:

• Łożyska walcowe jednorzędowe: Powszechnie stosowane, zapewniają dużą nośność przy minimalnym tarciu.
• Łożyska walcowe dwurzędowe: Charakteryzują się większą nośnością i stabilnością.
• Łożyska wielorzędowe: Przeznaczone do bardzo dużych obciążeń promieniowych.

4. Łożyska walcowe jednorzędowe i ich zastosowanie

Łożyska walcowe jednorzędowe są jednymi z najczęściej stosowanych typów, dzięki swojej prostocie konstrukcji i możliwości przenoszenia znacznych obciążeń promieniowych. W tych łożyskach jeden rząd wałeczków toczy się między pierścieniem wewnętrznym a zewnętrznym.

Gdzie są stosowane?

Łożyska te znajdują zastosowanie w:

• Przekładniach maszynowych,
• Silnikach elektrycznych,
• Obrabiarkach.

Dwurzędowe i wielorzędowe łożyska walcowe – kiedy warto je wybrać?

Łożyska walcowe dwurzędowe oferują większą sztywność i zdolność przenoszenia większych obciążeń w porównaniu do wersji jednorzędowych. Są idealne do zastosowań, gdzie wymagana jest stabilność przy dużych obciążeniach.

Kiedy stosować łożyska wielorzędowe?

Łożyska wielorzędowe są przeznaczone do pracy w warunkach skrajnych obciążeń, takich jak w walcarkach czy dużych maszynach przemysłowych. Ich budowa pozwala na pracę przy znacznych siłach promieniowych.

Łożyska walcowe wzdłużne i poprzeczne – różnice i zastosowanie

Łożyska walcowe mogą być klasyfikowane jako wzdłużne lub poprzeczne, w zależności od sposobu przenoszenia obciążeń.

Łożyska wzdłużne

Przeznaczone do przenoszenia obciążeń osiowych, stosowane są w miejscach, gdzie wymagane jest ustalanie położenia wału względem oprawy.

Łożyska poprzeczne

Są przystosowane do przenoszenia obciążeń promieniowych i są często stosowane w maszynach przemysłowych, gdzie wymagana jest duża stabilność.

Typy NJ i NU – charakterystyka i zalety

Łożyska walcowe typu NJ i NU są popularne w wielu zastosowaniach przemysłowych. Typ NJ pozwala na przenoszenie obciążeń osiowych w jednym kierunku, co jest przydatne przy ustalaniu położenia wału.

Łożyska typu NU

Łożyska typu NU mają pierścień wewnętrzny bez obrzeży, co umożliwia osiowy ruch wału względem łożyska. To rozwiązanie jest często stosowane w maszynach, gdzie wymagana jest kompensacja rozszerzeń termicznych.

Przenoszenie obciążeń – jak łożyska walcowe radzą sobie z dużymi obciążeniami?

Łożyska walcowe mogą przenosić znaczne obciążenia promieniowe, co sprawia, że są one idealne w aplikacjach przemysłowych. Dzięki kształtowi walca elementów tocznych, kontakt z bieżniami jest liniowy, co zwiększa powierzchnię styku i umożliwia przenoszenie większych sił.

Dlaczego nośność jest kluczowa?

Nośność łożysk walcowych pozwala na ich zastosowanie w miejscach, gdzie inne łożyska toczne mogłyby nie wytrzymać obciążeń, takich jak:

• Maszyny budowlane,
• Przemysł ciężki.

Zastosowanie łożysk walcowych w różnych maszynach i gałęziach przemysłu

Łożyska walcowe znajdują zastosowanie w wielu gałęziach przemysłu, od przemysłu motoryzacyjnego po produkcję stali i maszyn. W każdej z tych dziedzin niezawodność i trwałość łożysk odgrywają kluczową rolę.

Główne zastosowania

• Silniki wysokoprędkościowe: Łożyska walcowe umożliwiają osiąganie dużych prędkości obrotowych.
• Maszyny produkcyjne: Gwarantują stabilność i efektywność w długotrwałej pracy.

Wady i zalety łożysk walcowych?

Zalety łożysk walcowych to:

• Wysoka nośność przy obciążeniach promieniowych,
• Niskie tarcie i długowieczność,
• Szerokie zastosowanie w różnych maszynach.

Wady mogą obejmować:

• Mniejszą zdolność do przenoszenia obciążeń osiowych w porównaniu do niektórych łożysk.

Podsumowanie – co warto wiedzieć o łożyskach walcowych?

• Łożyska walcowe są idealnym wyborem do aplikacji wymagających dużej nośności i stabilności.
• Rodzaje łożysk walcowych obejmują jednorzędowe, dwurzędowe i wielorzędowe wersje, a także typy wzdłużne i poprzeczne.
• Zalety obejmują dużą odporność na obciążenia promieniowe, co sprawia, że są niezastąpione w przemyśle ciężkim.
• Regularna konserwacja i odpowiedni dobór łożyska do aplikacji są kluczowe dla długotrwałej pracy maszyn.
